PRODUCT
○概述
3051/1151TL型電容式液位變送器的安裝法蘭標準按ANSI2'、3'、4',法蘭等級為150Ib和300Ib兩種，法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100,PN=2Mpa。接液膜片材料有316L、哈氏C-276、蒙乃爾、鉭等。本公司也可以為用戶提供其它特殊規格安裝法蘭。用戶不注明時我公司以3"150lb(2.5Mpa)安裝法蘭供貨。

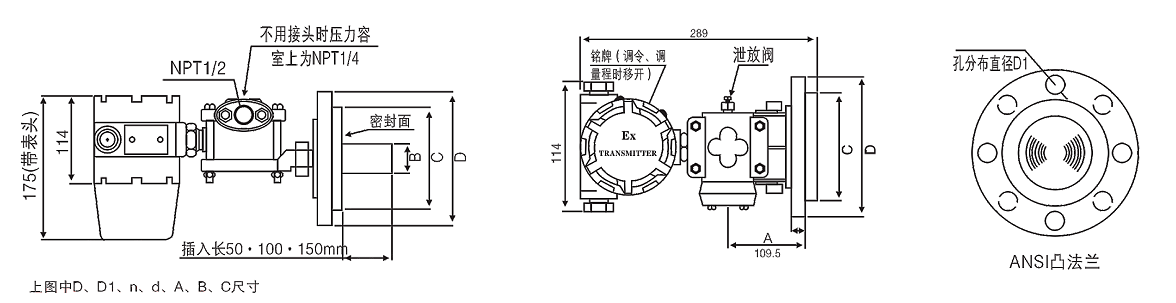

◎安裝示意圖
◎尺寸
| 法蘭尺寸mm | 螺栓孔 | ||||||
| 標準法蘭 尺寸 | 外徑 D | 厚度 A | B | C | 數 目 ∩ | 直徑 d(mm) | 分布直徑 D1(mm) |
| 2" | 152 | 23 | 60 | 98 | 4 | 19 | 120 |
| 3" | 190 | 24 | 66 | 127 | 4 | 19 | 152 |
| 4" | 229 | 24 | 89 | 157 | 8 | 19 | 191 |
